Нестандартная концевая фреза

Фреза типа «ласточкин хвост» HRC55 — это передовой инструмент, разработанный для обработки материалов высокой твёрдости. Благодаря использованию современных материалов и производственных процессов она обеспечивает исключительную стабильность и износостойкость при резке. Конструкция инструмента направлена ​​на повышение эффективности обработки, снижение затрат на её обработку, а также обеспечение точности и качества поверхности готовых деталей.


Особенности продукта:


Исключительная твердость:


Фреза типа «ласточкин хвост» HRC55 изготовлена ​​из материалов высокой твёрдости (HRC55), что позволяет ей легко обрабатывать заготовки повышенной твёрдости. Эта твёрдость не только повышает износостойкость инструмента, но и продлевает срок его службы.


Точная геометрическая форма:


Инструмент имеет точную форму «ласточкин хвост», что способствует повышению стабильности резания и точности обработки. Фреза «ласточкин хвост» HRC55 обеспечивает получение высококачественной поверхности во время обработки, снижая необходимость в последующей механической обработке.


Эффективная конструкция резки:


Эффективная конструкция инструмента обеспечивает быстрое удаление стружки, значительно повышая производительность обработки. Благодаря этому концевая фреза «ласточкин хвост» HRC55 идеально подходит для обработки высокотвёрдых деталей, особенно в случаях, требующих высокой точности.


Универсальная применимость:


Благодаря твёрдости HRC55 и гибкой конструкции концевая фреза «ласточкин хвост» HRC55 подходит для обработки различных материалов, включая сталь, нержавеющую сталь, сплавы и другие. Такая широкая применимость обеспечивает выдающуюся производительность в различных отраслях и областях.

  • Фреза концевая "Ласточкин хвост" для алюминия HRC55
  • Фреза концевая "Ласточкин хвост" для алюминия HRC55
  • Фреза концевая "Ласточкин хвост" для алюминия HRC55
  • Фреза концевая "Ласточкин хвост" для алюминия HRC55
  • YWXD-LY
  • AL
  • HRC 55
  • Фреза концевая "Ласточкин хвост" для алюминия HRC55
  • Фреза концевая "Ласточкин хвост" для алюминия HRC55
  • Фреза концевая "Ласточкин хвост" для алюминия HRC55
Подробная информация
Для стали, чугуна
Фреза концевая "Ласточкин хвост" для алюминия HRC55
D, мм D≤12 D>12
T, мм 0 0
-0.015 -0.02

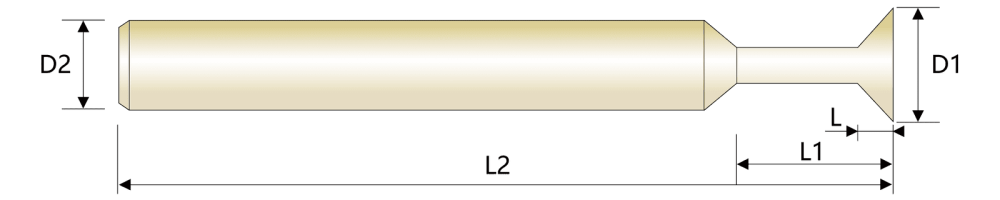

  • Диаметр D1
  • Угол
  • Хвостовик D2
  • Общая длина L2
  • мм
  • °
  • мм
  • мм
код для заказа
  • 1
  • 30°
  • 4
  • 50
YWXD-LY-4F-01300450
  • 1.5
  • 30°
  • 4
  • 50
YWXD-LY-4F-015300450
  • 2
  • 30°
  • 4
  • 50
YWXD-LY-4F-02300450
  • 2.5
  • 30°
  • 4
  • 50
YWXD-LY-4F-025300450
  • 3
  • 30°
  • 4
  • 50
YWXD-LY-4F-03300450
  • 4
  • 30°
  • 4
  • 50
YWXD-LY-4F-04300450
  • 6
  • 30°
  • 6
  • 50
YWXD-LY-4F-06300650
  • 8
  • 30°
  • 8
  • 60
YWXD-LY-4F-08300860
  • 10
  • 30°
  • 10
  • 75
YWXD-LY-4F-10301075
  • 1
  • 45°
  • 4
  • 50
YWXD-LY-4F-01450450
  • 1.5
  • 45°
  • 4
  • 50
YWXD-LY-4F-015450450
  • 2
  • 45°
  • 4
  • 50
YWXD-LY-4F-02450450
  • 2.5
  • 45°
  • 4
  • 50
YWXD-LY-4F-025450450
  • 3
  • 45°
  • 4
  • 50
YWXD-LY-4F-03450450
  • 4
  • 45°
  • 4
  • 50
YWXD-LY-4F-04450450
  • 6
  • 45°
  • 6
  • 50
YWXD-LY-4F-06450650
  • 8
  • 45°
  • 8
  • 60
YWXD-LY-4F-08450860
  • 10
  • 45°
  • 10
  • 75
YWXD-LY-4F-10451075
P
M
K
N
S
H
ISO
Материал заготовки
Глубина резания
Vc, м/мин
Фреза концевая "Ласточкин хвост" для алюминия HRC55
N
Алюминиевый литейный сплав (Si ≈ 12%) Алюминиевый литейный сплав (Si > 12%)
Ap≤1.5D Ae≤0.2d
150
Скорость вращения, мин⁻¹
Подача, мм/мин
Алюминиевый литейный сплав (Si ≈ 12%) Алюминиевый литейный сплав (Si > 12%)
Ap≤1.5D Ae≤0.2d
150
Скорость вращения, мин⁻¹
Подача, мм/мин
Диаметр инструмента, мм
4
6
8
10
12
16
20
20000
2000
13000
1500
10000
1650
8000
1950
6600
1950
5000
2000
4000
2000
16000
2000
10600
1200
8000
1300
6500
1500
5300
1550
4000
1600
3200
1600
В таблице выше приведены стандартные режимы резания для торцевого фрезерования, для нарезания пазов VC должна достигать 50–70%, а подача — 40–60% в соответствии с таблицей.
