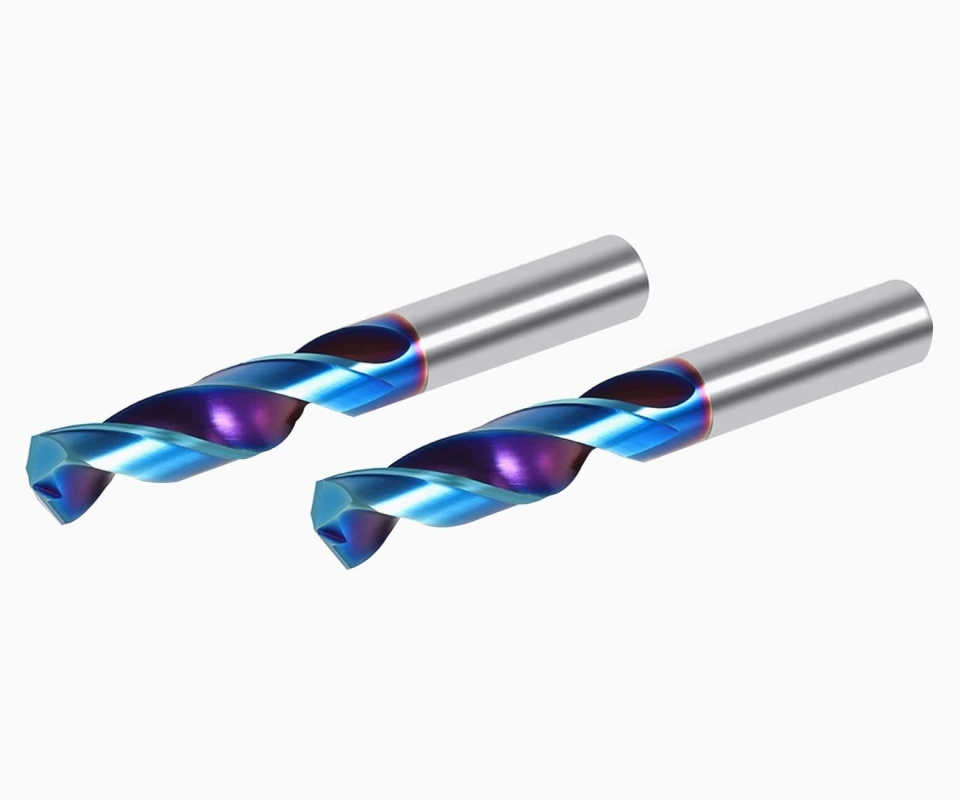

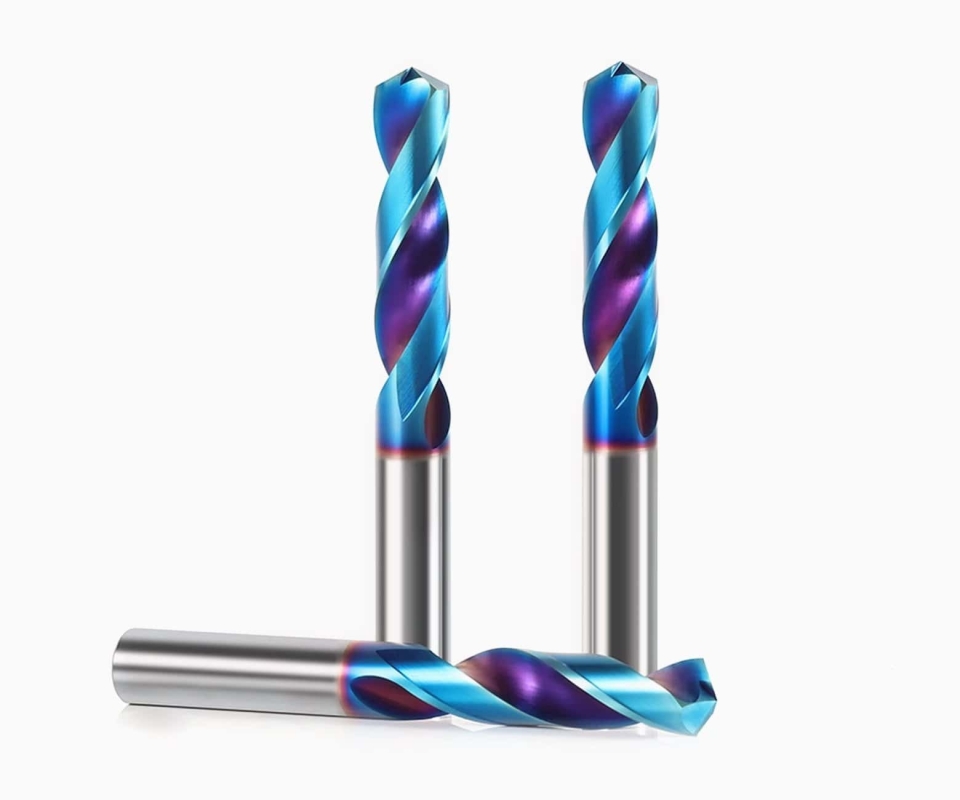

Сверло спиральное твердосплавное для стали HRC55
Сверло спиральное твердосплавное для стали HRC55
Сверло спиральное твердосплавное для стали HRC55
Сверло спиральное твердосплавное для стали HRC55

Сверло спиральное твердосплавное для стали HRC55

Твердосплавное сверло

Спиральное сверло — высокопроизводительный режущий инструмент, используемый, главным образом, для обработки сложных конструкций, таких как компоненты аэрокосмической техники и детали автомобильных двигателей. Его уникальная конструкция обеспечивает исключительную эффективность при высокотемпературной, высокоскоростной и высокоточной обработке. По сравнению с традиционными методами охлаждения, технология внутреннего подвода СОЖ значительно повышает эффективность резания, продлевает срок службы инструмента и снижает термическую деформацию в процессе обработки.



Особенности продукта:


Преимущества технологии внутреннего охлаждения:


В спиральном сверле используется технология внутреннего подвода охлаждающей жидкости, обеспечивающая её циркуляцию в зоне резания. Это эффективно снижает температуру инструмента и заготовки, уменьшая воздействие тепла на материал. Это не только повышает эффективность резания, но и предотвращает износ инструмента, вызванный высокими температурами.


Высокоточная обработка:


Благодаря уникальной конструкции и технологии внутреннего подвода СОЖ спиральное сверло Bronzing Twist демонстрирует исключительные результаты при высокоскоростной и высокоточной обработке. Оно позволяет выполнять точную обработку сложных конструкций, отвечая строгим требованиям к точности, предъявляемым к современному производству.


Высокая приспособляемость материала:


Этот режущий инструмент подходит для обработки различных сложных материалов, включая жаропрочные и титановые сплавы. Материалы инструмента и технологии покрытия тщательно подобраны, что обеспечивает стабильную работу в сложных условиях.


Повышение эффективности производства:


Эффективная система резания и охлаждения спирального сверла Bronzing Twist стабилизирует процесс обработки. Сокращая время простоя и увеличивая скорость резания, она существенно повышает эффективность производства и снижает производственные затраты.

  • Сверло спиральное твердосплавное для стали HRC55
  • Сверло спиральное твердосплавное для стали HRC55
  • Сверло спиральное твердосплавное для стали HRC55
  • Сверло спиральное твердосплавное для стали HRC55
  • GYMHZ
  • GYMHZ
  • HRC 55
  • Сверло спиральное твердосплавное для стали HRC55
Связаться с нами
Подробная информация
Для стали, чугуна
Сверло спиральное твердосплавное для стали HRC55
D, мм D≤12 D>12
T, мм 0 0
-0.015 -0.02

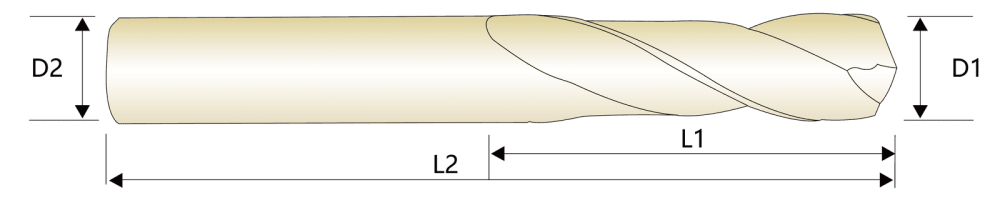

  • Диаметр D
  • Длина реза L
  • Хвостовик D2
  • Общая длина L2
  • мм
  • мм
  • мм
  • мм
код для заказа
  • 1-2
  • LOC=1/2 OAL
  • 1-2
  • 40
GYMHZ550-2F-010140
  • 2.1-2.9
  • LOC=1/2 OAL
  • 2.1-2.9
  • 40
GYMHZ550-2F-02102140
  • 3-4
  • LOC=1/2 OAL
  • 3-4
  • 50
GYMHZ550-2F-03203250
  • 4.1-5
  • LOC=1/2 OAL
  • 4.1-5
  • 50
GYMHZ550-2F-04104150
  • 5.1-6
  • LOC=1/2 OAL
  • 5.1-6
  • 50
GYMHZ550-2F-05105150
  • 6.1-7.1
  • LOC=1/2 OAL
  • 6.1-7.1
  • 50
GYMHZ550-2F-06106150
  • 7.2-8.1
  • LOC=1/2 OAL
  • 7.2-8.1
  • 60
GYMHZ550-2F-07207260
  • 8.2-9.1
  • LOC=1/2 OAL
  • 8.2-9.1
  • 75
GYMHZ550-2F-08208275
  • 9.2-10.1
  • LOC=1/2 OAL
  • 9.2-10.1
  • 75
GYMHZ550-2F-09209275
  • 10.2-11.1
  • LOC=1/2 OAL
  • 10.2-11.1
  • 75
GYMHZ550-2F-10210275
  • 11.2-12.1
  • LOC=1/2 OAL
  • 11.2-12.1
  • 100
GYMHZ550-2F-11211275
  • 12.2-13.1
  • LOC=1/2 OAL
  • 12.2-13.1
  • 75
GYMHZ550-2F-12212275
  • 13.2-14
  • LOC=1/2 OAL
  • 13.2-14
  • 100
GYMHZ550-2F-13213275
  • 14.1-15.1
  • LOC=1/2 OAL
  • 14.1-15.1
  • 100
GYMHZ550-2F-14114100
  • 15.2-16.1
  • LOC=1/2 OAL
  • 15.2-16.1
  • 100
GYMHZ550-2F-152152100
  • 16.2-17.1
  • LOC=1/2 OAL
  • 16.2-17.1
  • 100
GYMHZ550-2F-162162100
  • 17.2-18.1
  • LOC=1/2 OAL
  • 17.2-18.1
  • 100
GYMHZ550-2F-172172100
  • 18.2-19.1
  • LOC=1/2 OAL
  • 18.2-19.1
  • 100
GYMHZ550-2F-182182100
  • 19.2-20
  • LOC=1/2 OAL
  • 19.2-20
  • 100
GYMHZ550-2F-192192100
P
M
K
N
S
H
ISO
Материал заготовки
Глубина резания
Vc, м/мин
Сверло спиральное твердосплавное для стали HRC55
P
Мягкая сталь HB<180 Углеродистая сталь-30HRC
Ap≤1.5D Ae≤0.15d
40 70
Скорость вращения, мин⁻¹
Подача, мм/мин
Мягкая сталь HB<180 Углеродистая сталь-30HRC
Ap≤1.5D Ae≤0.15d
40 70
Скорость вращения, мин⁻¹
Подача, мм/мин
K
Серый чугун (<32HRC) Высоколегированный чугун (35-45HRC)
Ap≤1.5D AE≤0.15D
60 120
Скорость вращения, мин⁻¹
Подача, мм/мин
Серый чугун (<32HRC) Высоколегированный чугун (35-45HRC)
Ap≤1.5D AE≤0.15D
60 120
Скорость вращения, мин⁻¹
Подача, мм/мин
Диаметр инструмента, мм
4
6
8
10
12
16
20
4700
0.10-0.15
3100
0.14-0.20
2400
0.16-0.24
1900
0.18-0.27
1600
0.20-0.30
1200
0.25-0.36
950
0.30-0.40
7000
0.10-0.15
4700
0.14-0.20
3600
0.16-0.24
2800
0.18-0.27
2400
0.20-0.30
1800
0.25-0.36
1400
0.30-0.40
4700
0.10-0.15
3100
0.14-0.20
2400
0.16-0.24
1900
0.18-0.27
1600
0.20-0.30
1200
0.25-0.36
950
0.30-0.40
7000
0.10-0.15
4700
0.14-0.20
3600
0.16-0.24
2800
0.18-0.27
2400
0.20-0.30
1800
0.25-0.36
1400
0.30-0.40
В таблице выше приведены стандартные режимы резания для торцевого фрезерования, для нарезания пазов Vc должна достигать 50–70%, а подача — 40–60% в соответствии с таблицей.
